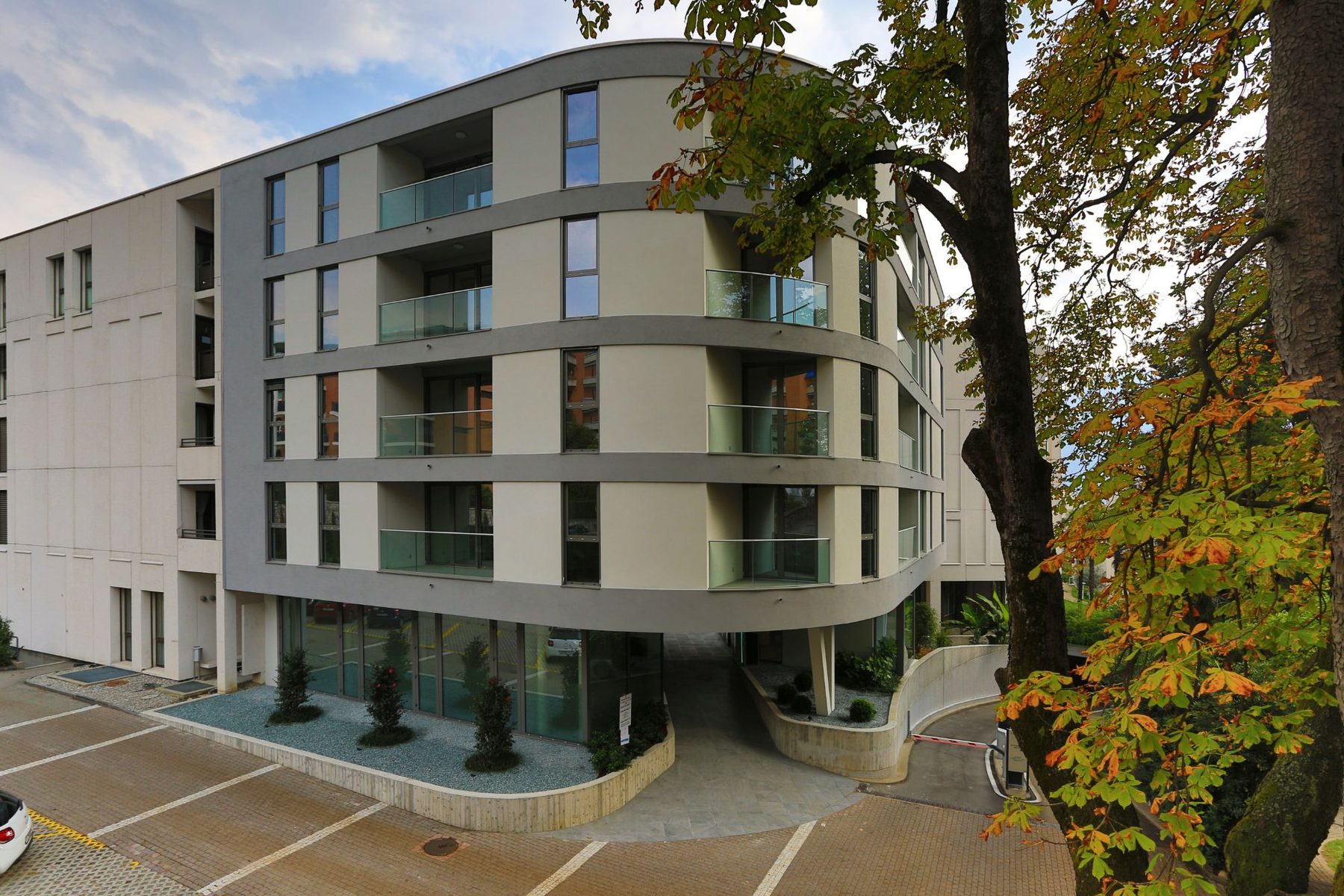

Vier Holzgeschosse über der Ecke des Parco Maraini
Die Erweiterung des Wohn- und Pflegezentrums schliesst die Ecke des Bestandsgebäudes: ein Stahlgeschoss für die grossen Auskragungen, darüber vier vorgefertigte Holzgeschosse.
Holz-Fertigbautragwerk der Erweiterung: EW Engineering Works · 2018 – 2020
Stahl wo nötig, Holz wo möglich
- 01
Ein Geschoss in Stahl
Das erste Geschoss ist eine Stahlkonstruktion: Sie trägt die Auskragungen der gekrümmten Fassade und hält den Durchgang unter dem Gebäude frei.
- 02

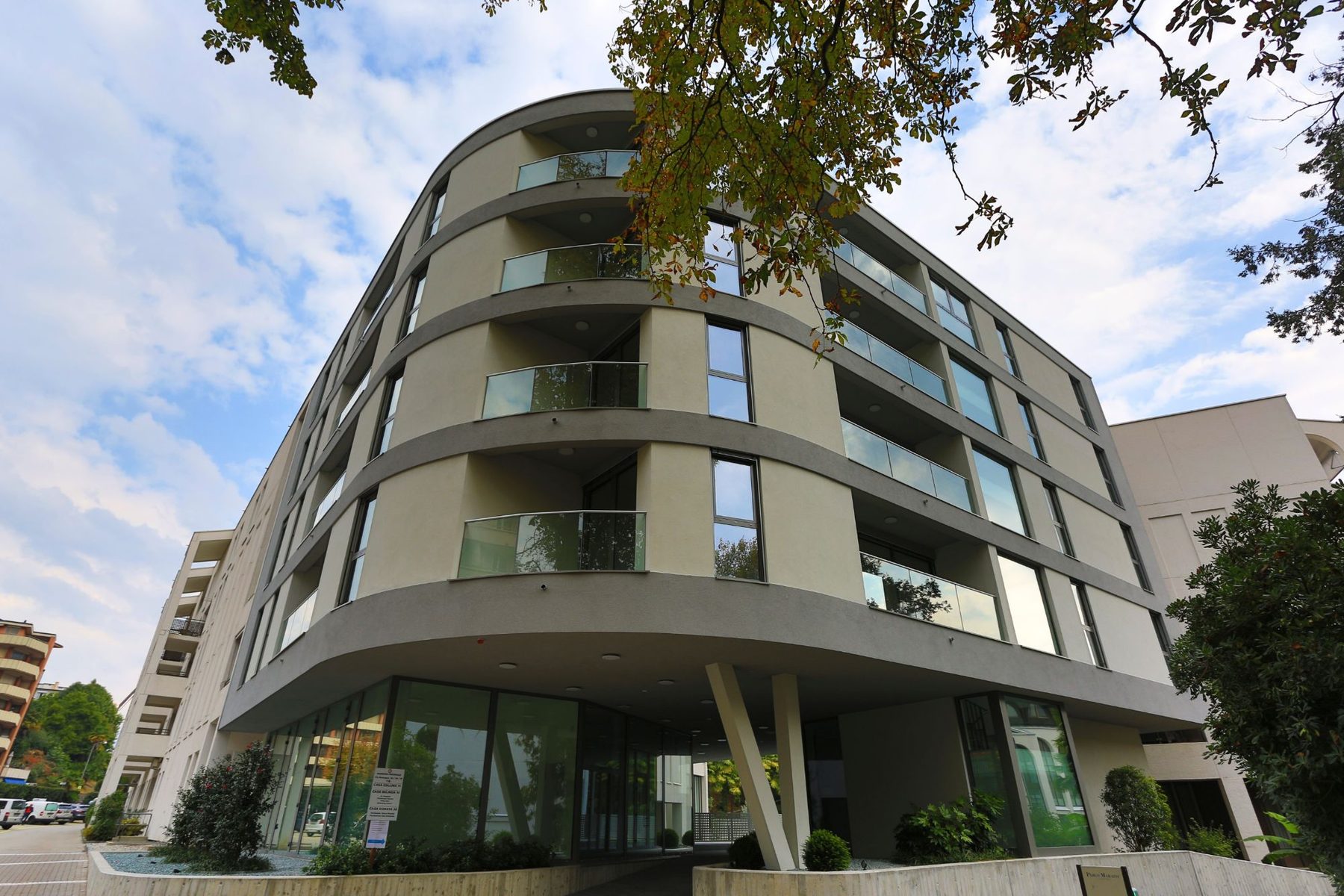

Geneigte Stützen
Die V-Stützen leiten die Lasten der oberen Geschosse bis in die Fundamente.
- 03
Vier Geschosse in Holz
Vorgefertigte Wände in Holzrahmenbau, Geschoss für Geschoss auf dem Stahlrahmen montiert.
- 04
Feuerwiderstand
Brandschutzkonzept und Feuerwiderstand des Tragwerks, je nach Bauteil von R30 bis R180.
Das Detail macht den Unterschied
Wo Stahl und Holz aufeinandertreffen, ist jeder Knoten so gezeichnet, dass er die Lasten überträgt und schnell montiert werden kann.

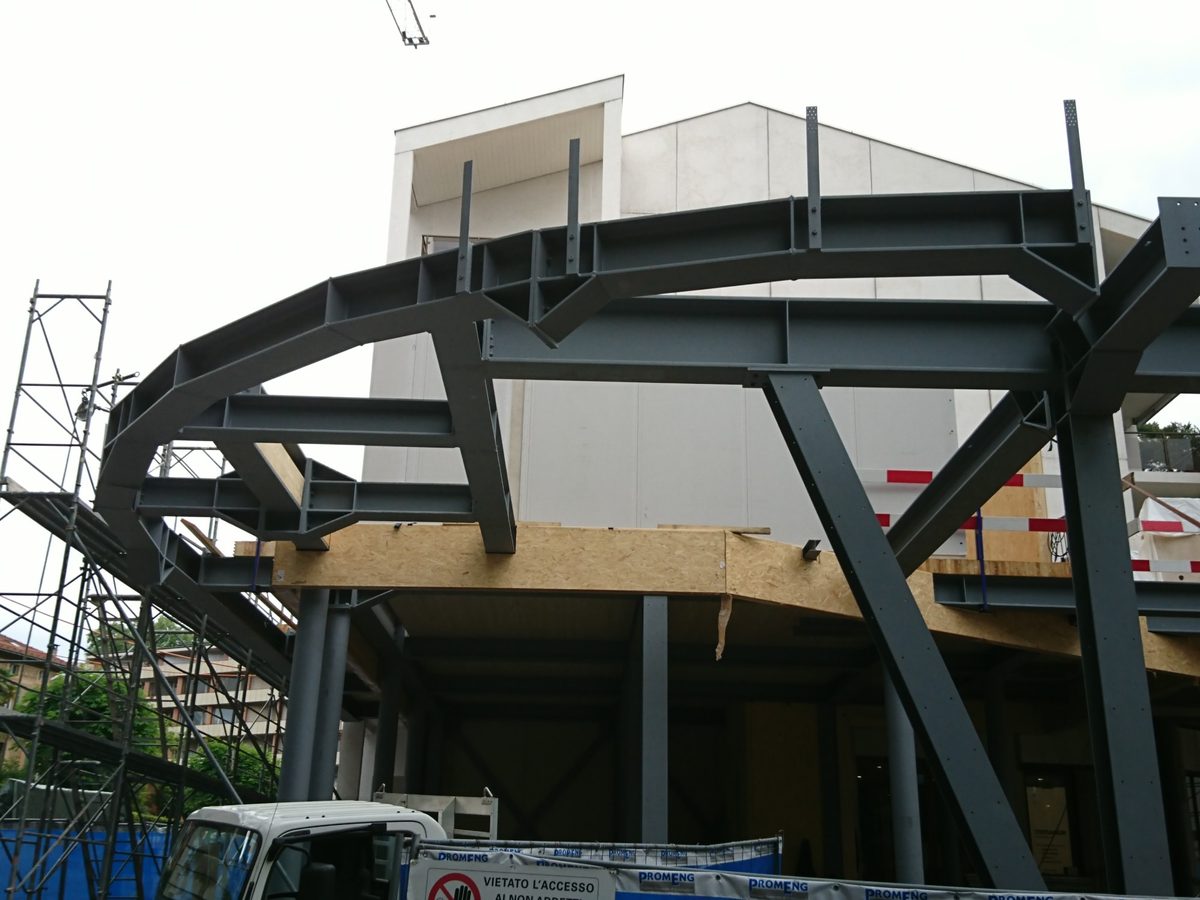

Der auskragende Rahmen
Die Stahlträger folgen der Kurve der Fassade.

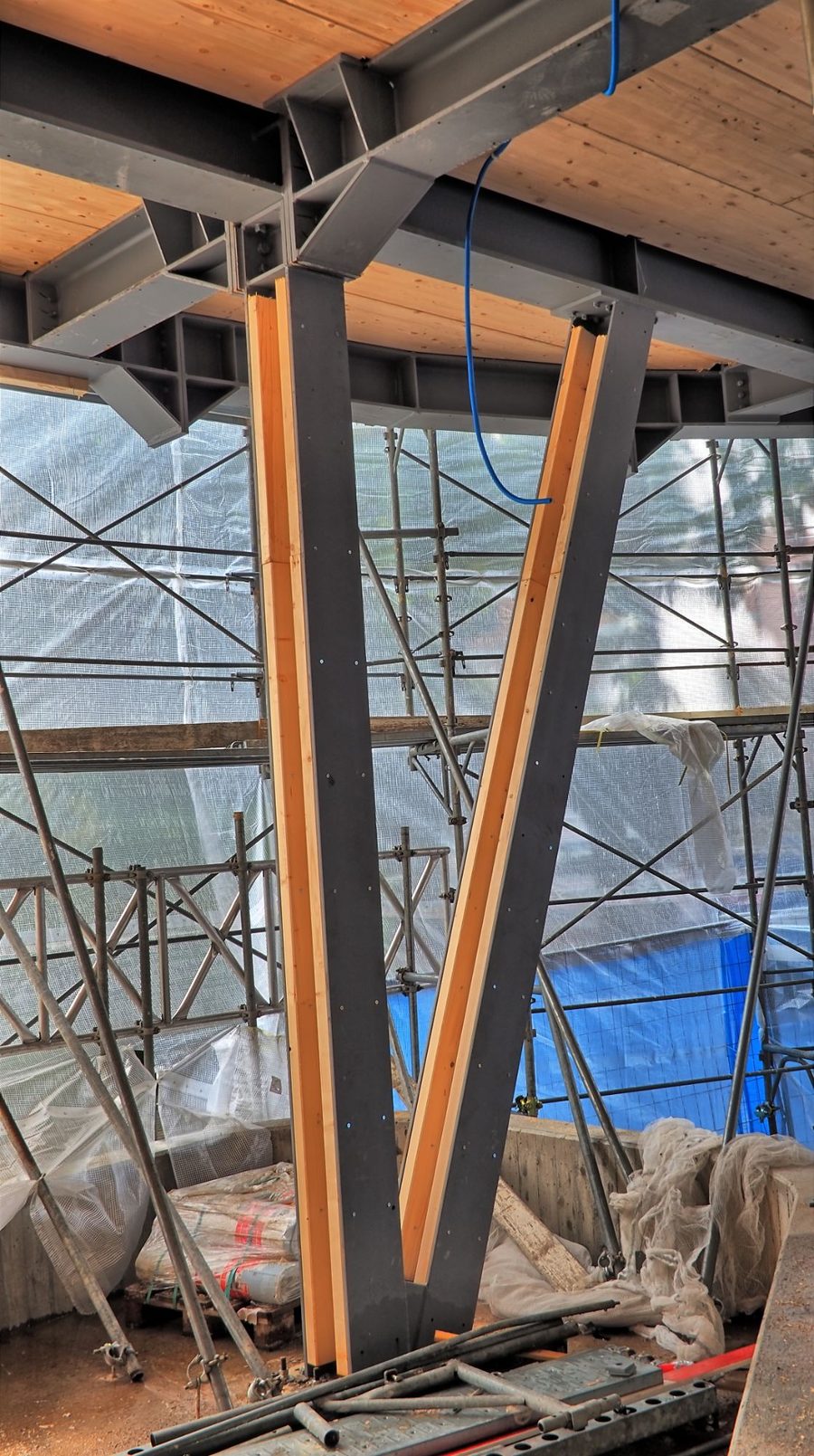

Die V-Stützen
Stahl und Holz arbeiten unter der Decke zusammen.

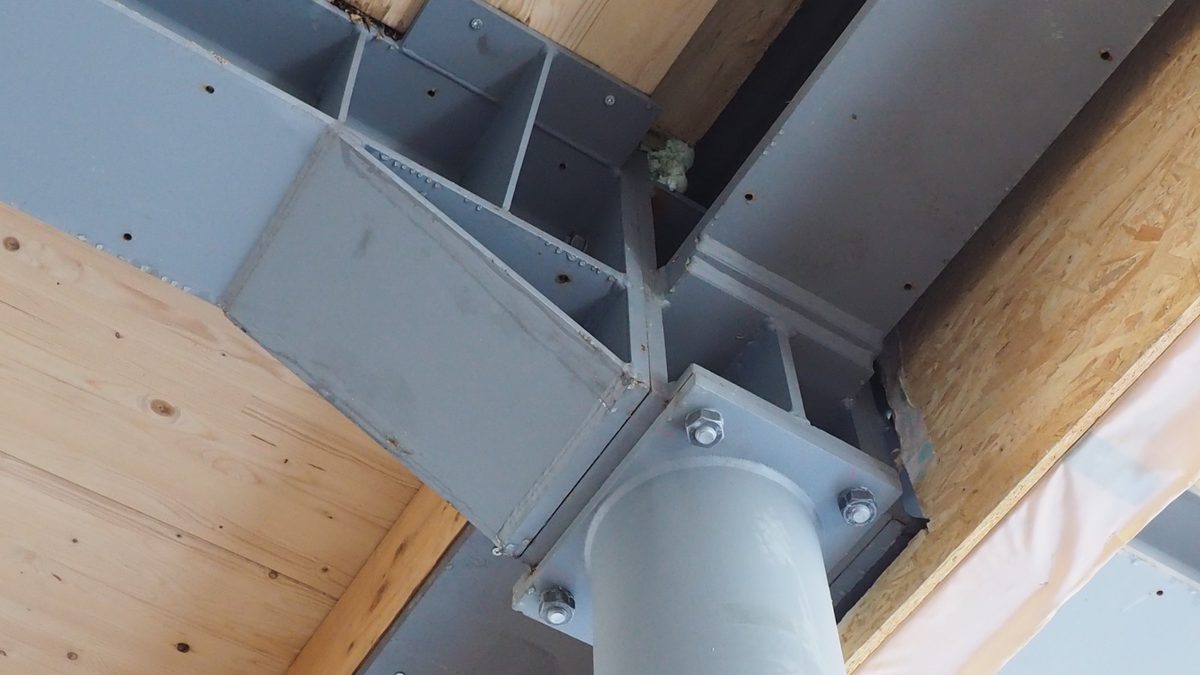

Der Träger-Stützen-Knoten
Verschraubte Platten unter der Holzdecke.

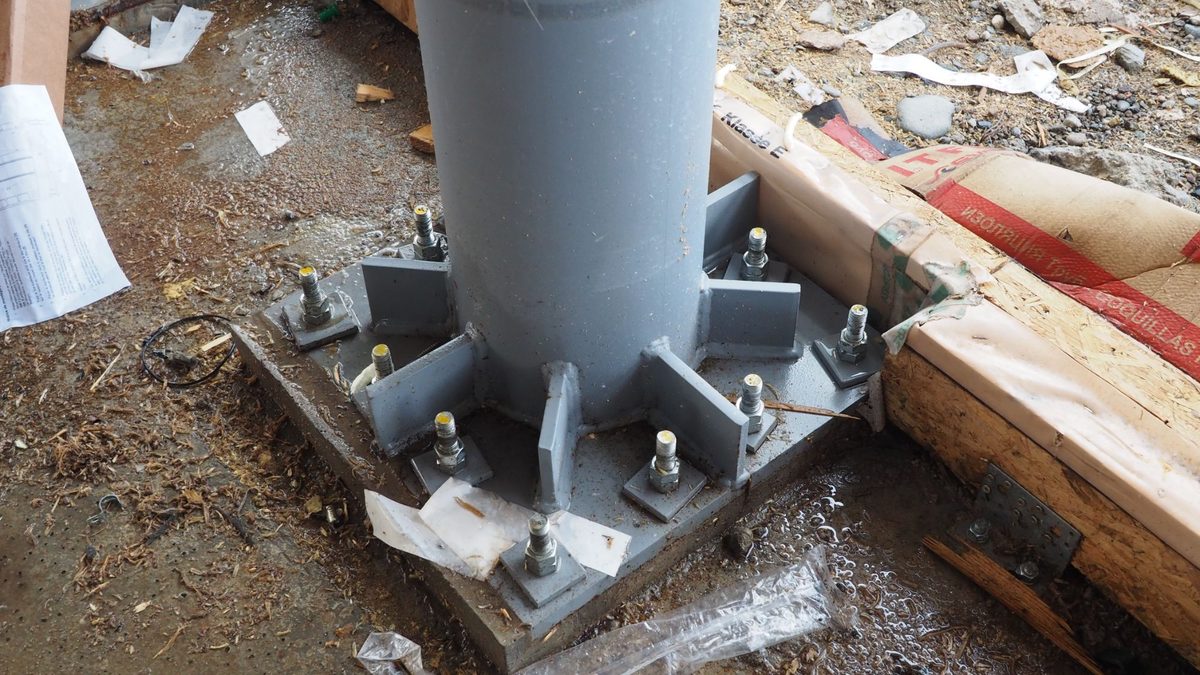

Der Stützenfuss
Fussplatte mit Rippen, im Fundament verankert.
Im Park, neben dem Bestand

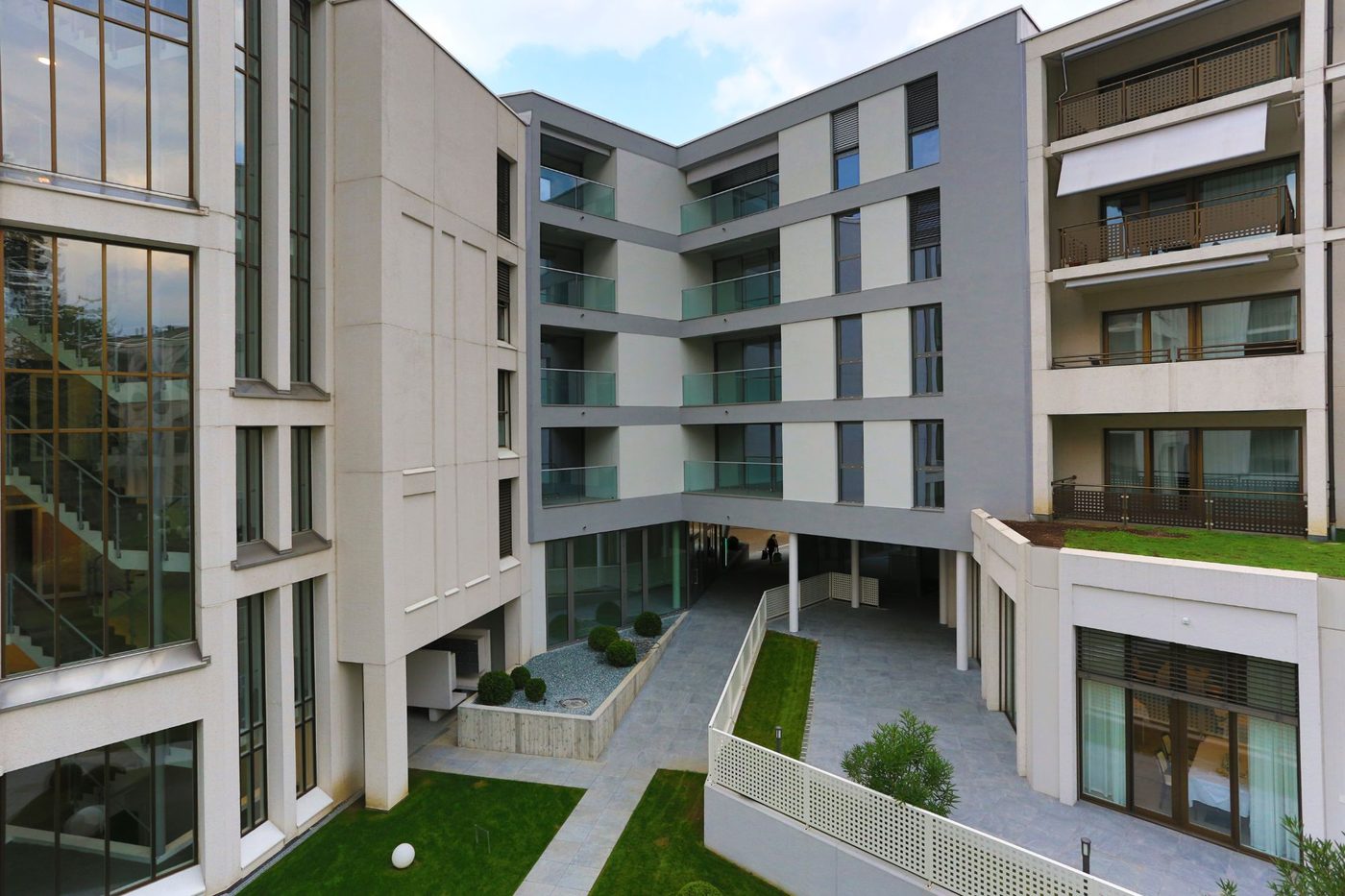

Das Zentrum liegt in bevorzugter Lage in Lugano, mit Blick auf den See und einem Park mit jahrhundertealten Bäumen. Die Erweiterung schliesst die Ecke und verbindet sich mit dem Innenhof des Bestandsgebäudes.
Was das Büro gemacht hat
Holztragwerk der Erweiterung
Planung der vier vorgefertigten Geschosse in Holzrahmenbau.
Feuerwiderstand R30 – R180
Brandschutzkonzept und Nachweis des Feuerwiderstands des Tragwerks.
