Acht Geschosse in Holz. Auch das Treppenhaus.
Das Nachbargebäude der ersten Baustelle in Paradiso: dasselbe Team, dieselbe Technik. Diesmal ist das gesamte Tragwerk über dem Betonsockel aus Holz, inklusive Treppenhaus- und Liftkern.

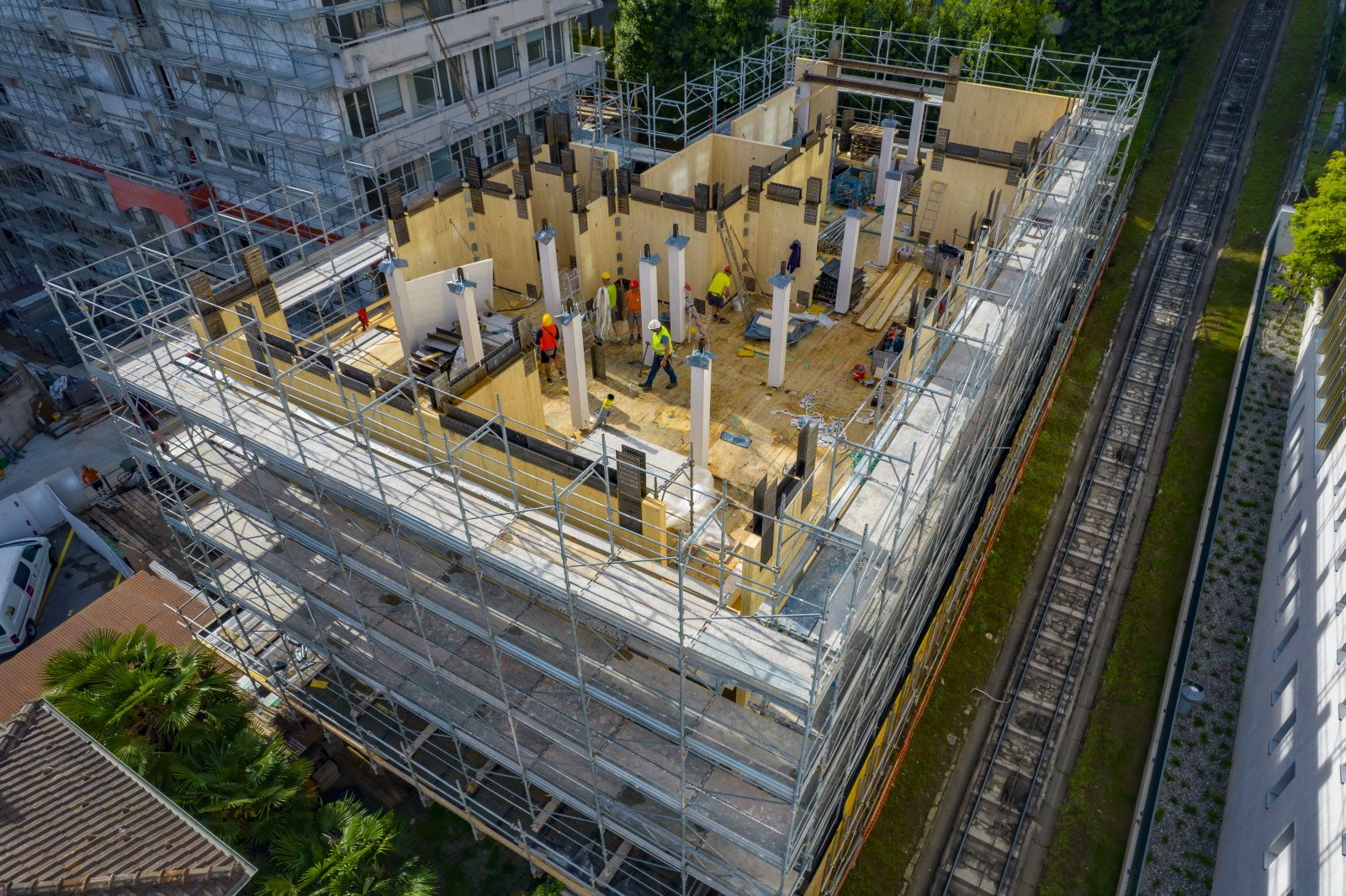

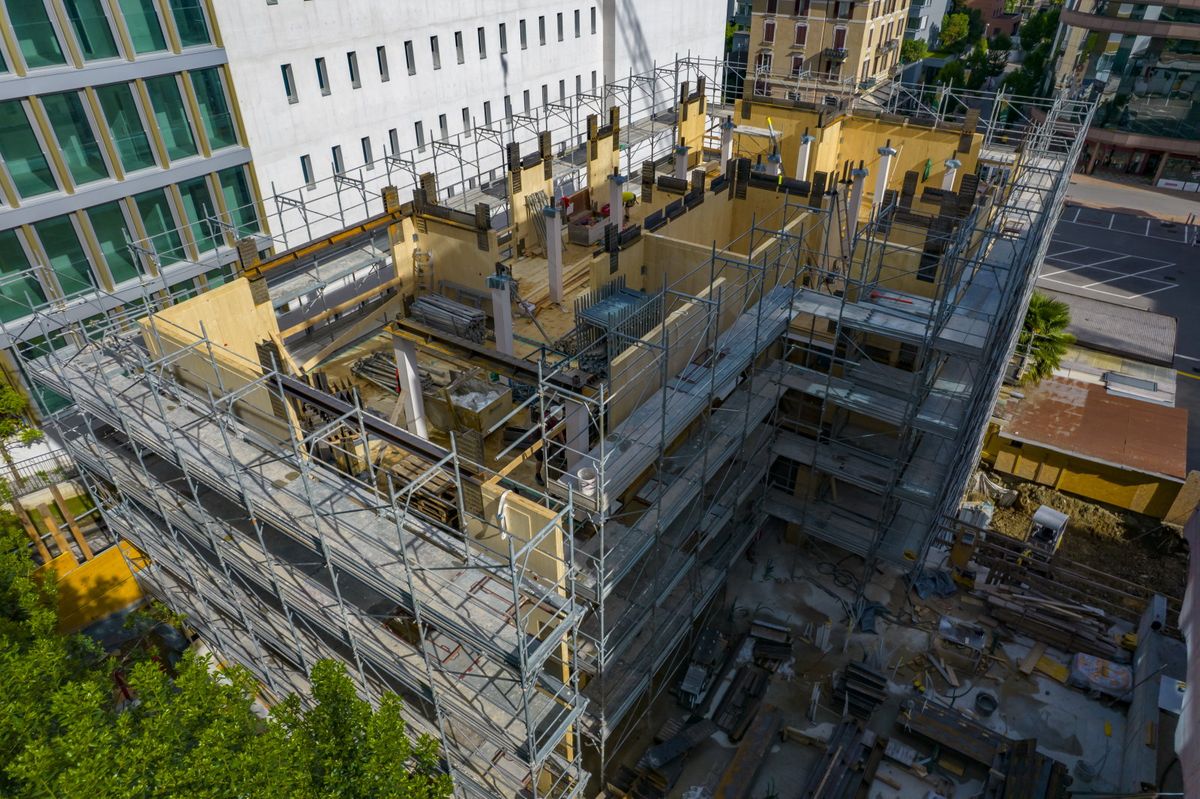

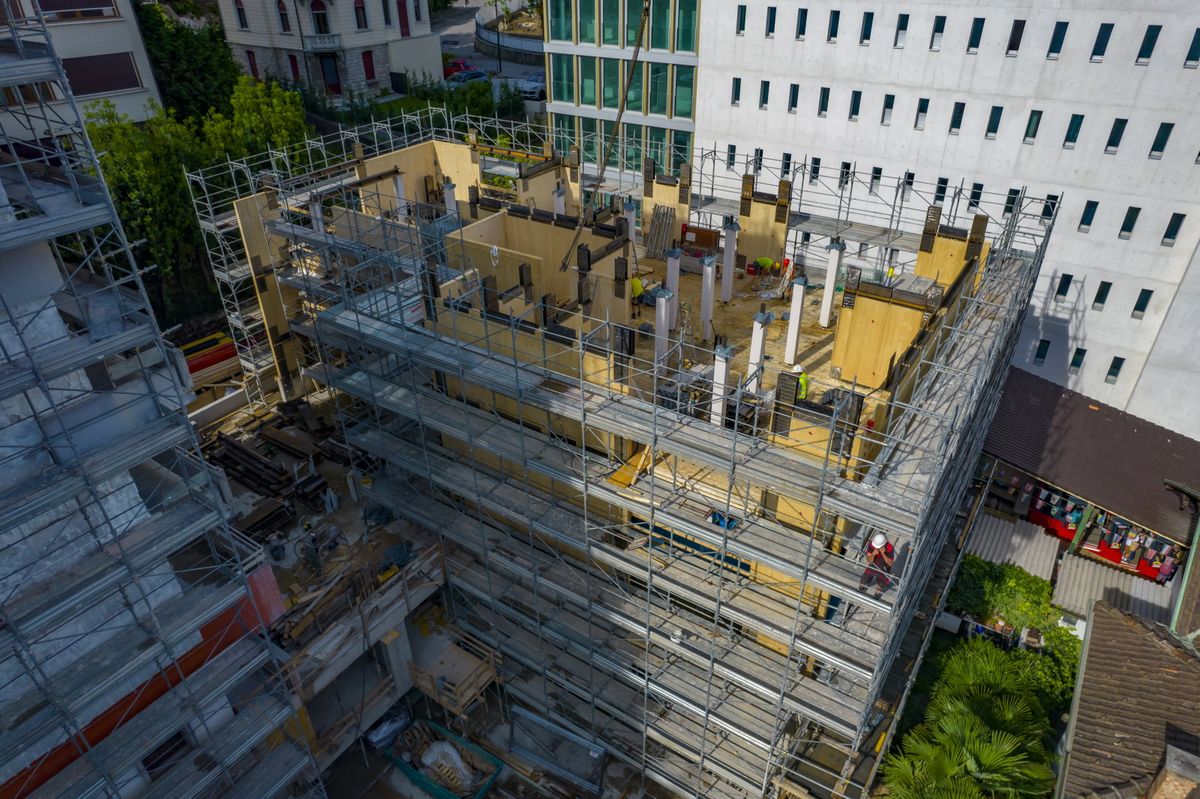

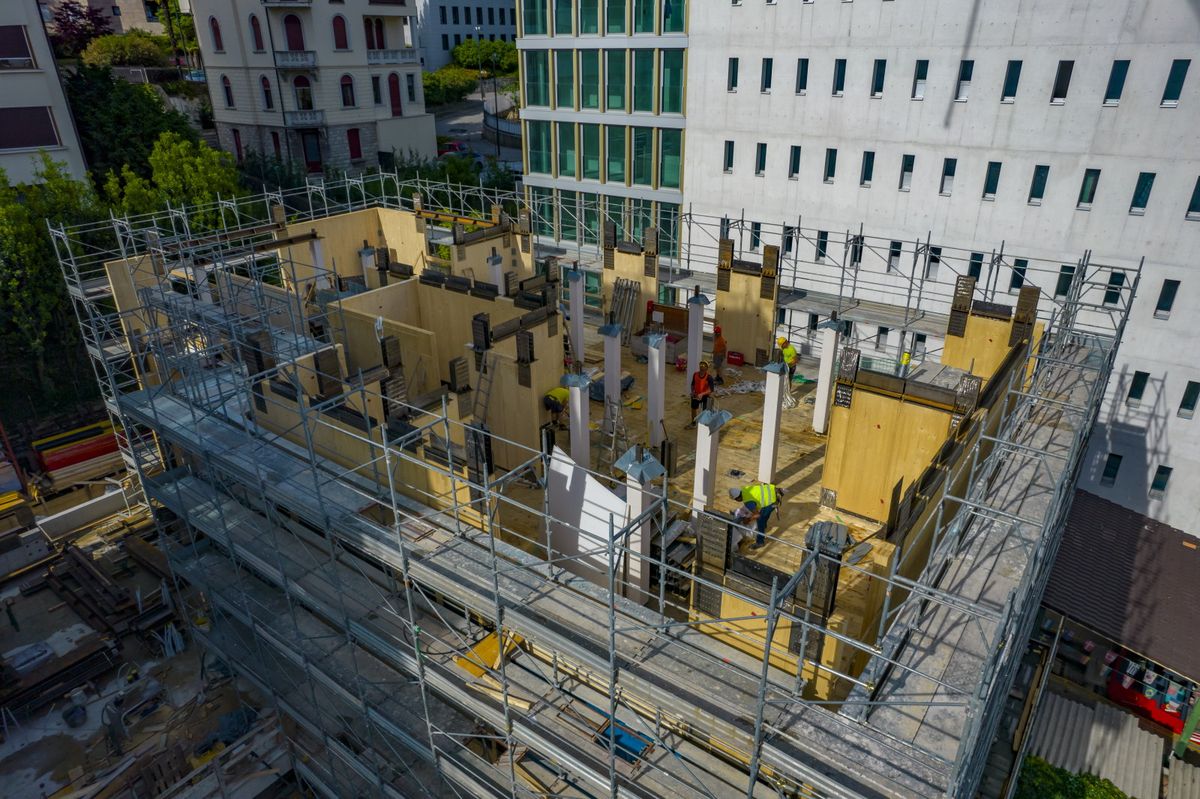

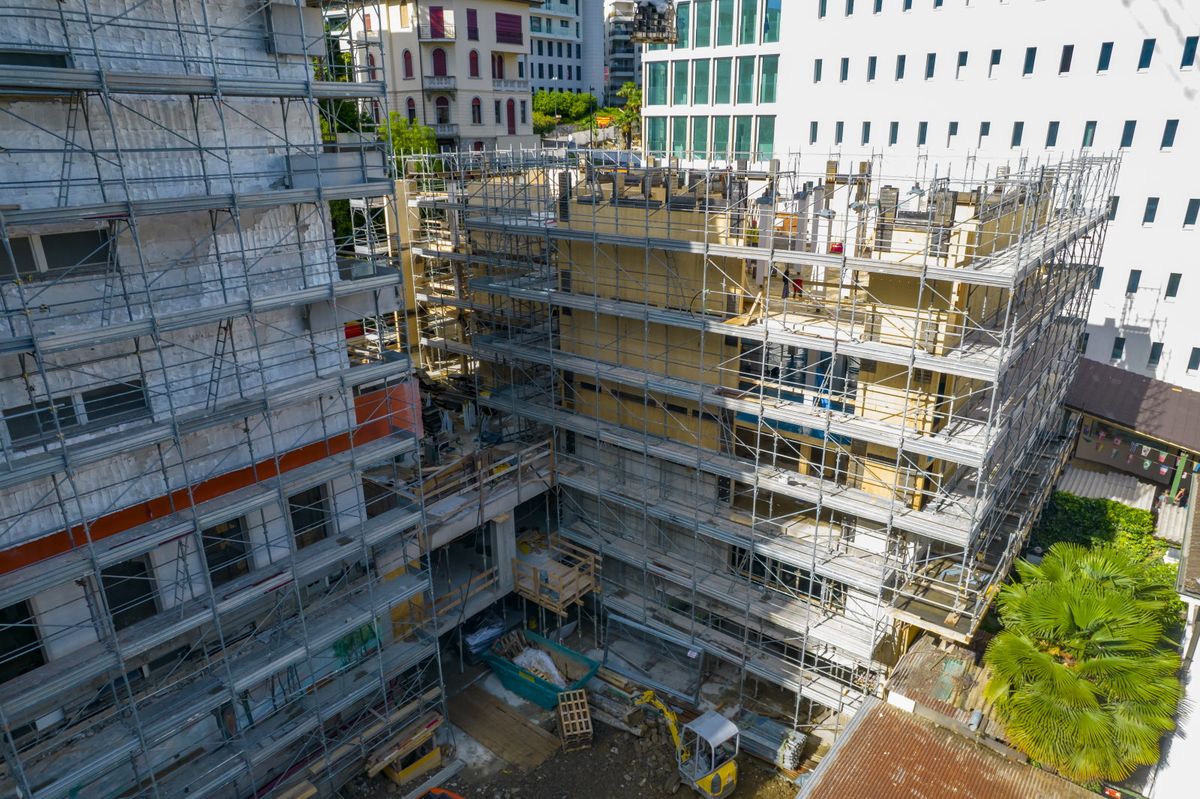

Die Baustelle von oben

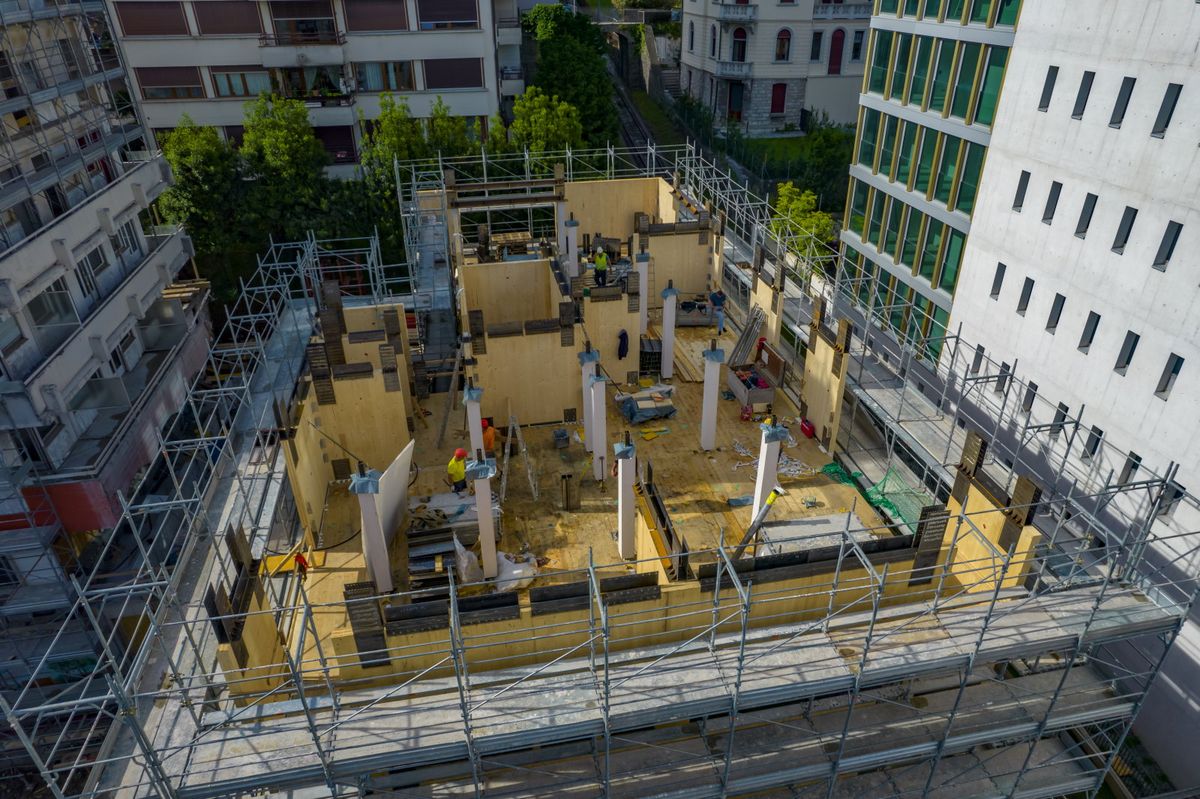

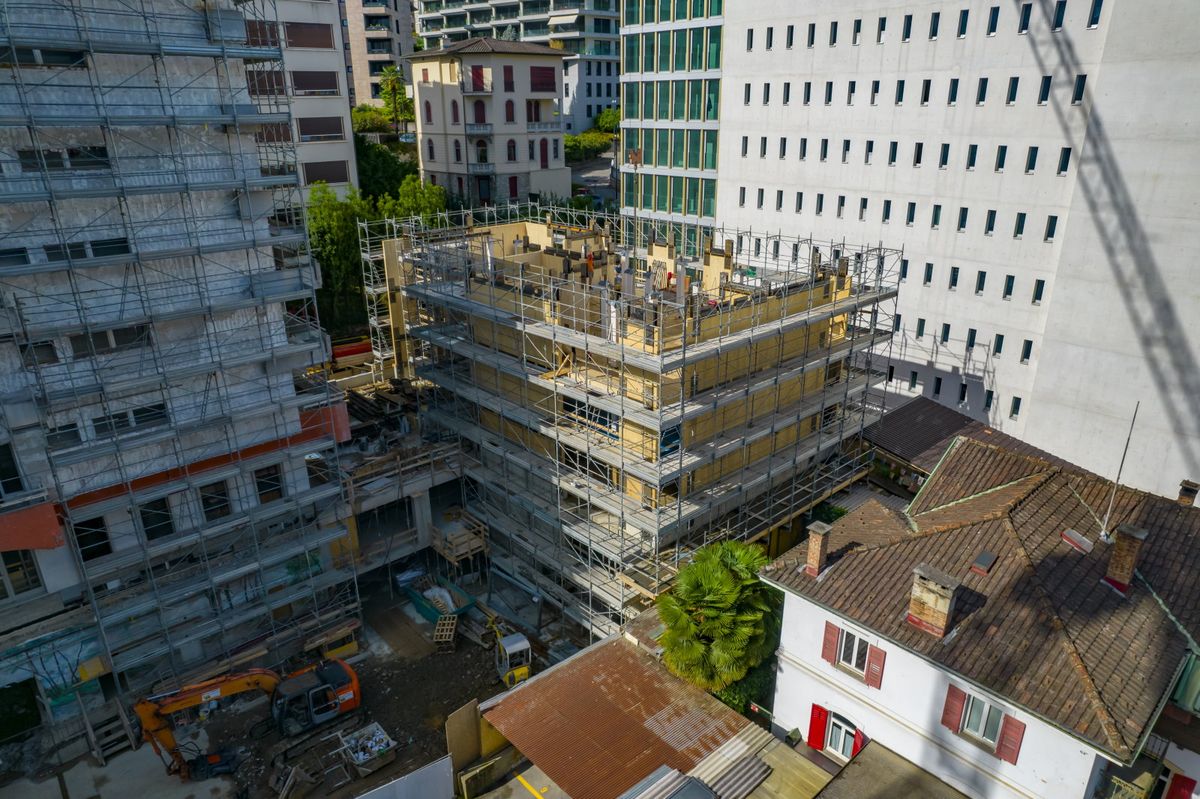

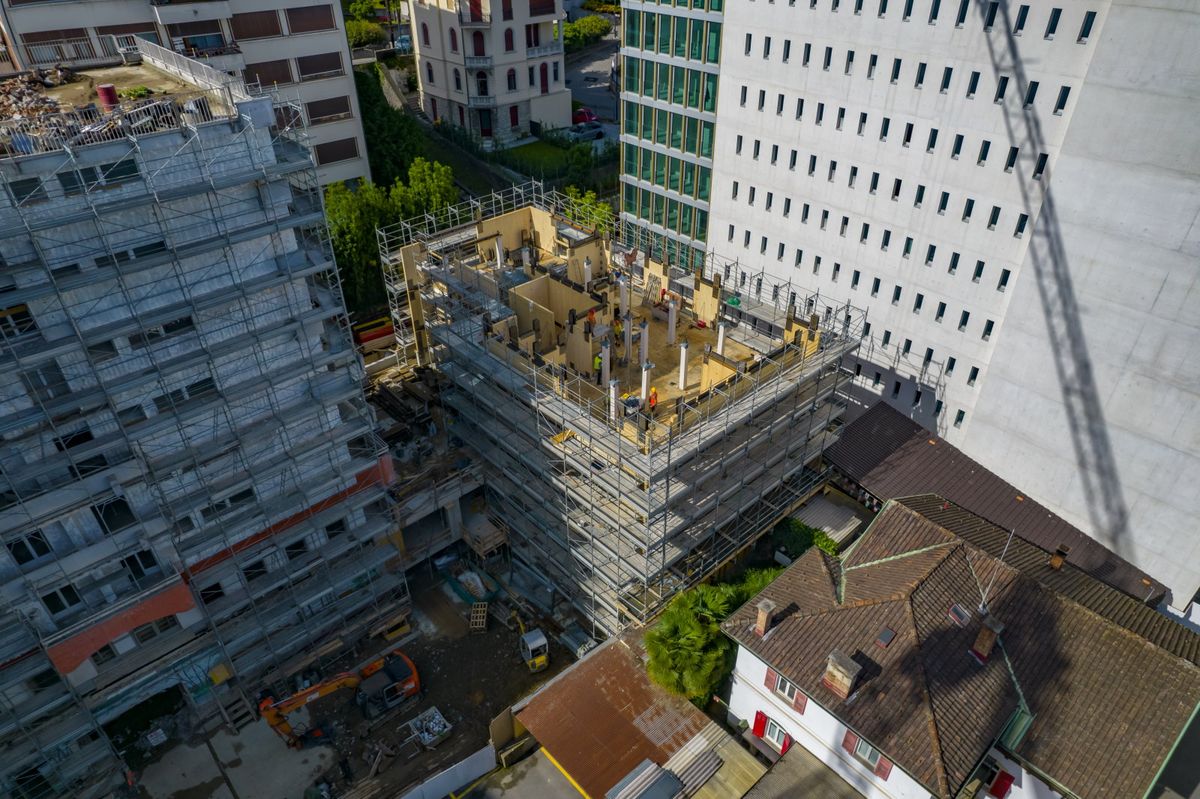

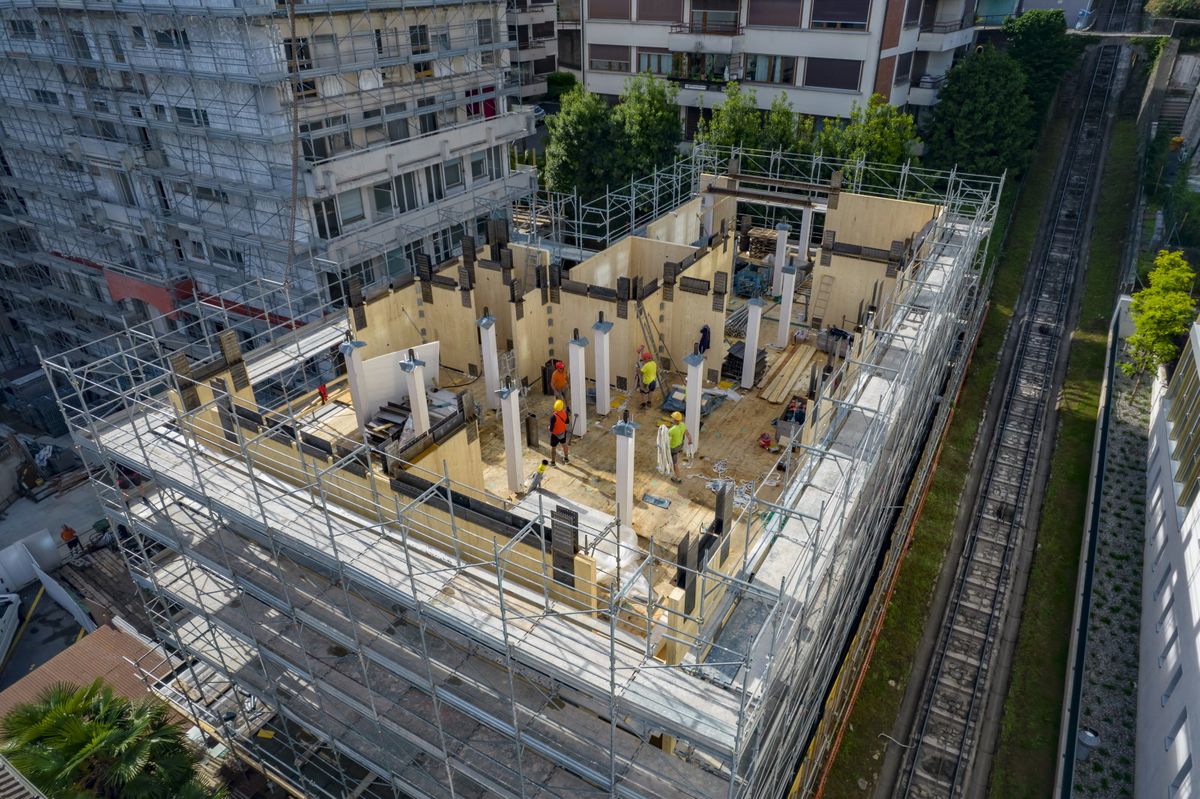

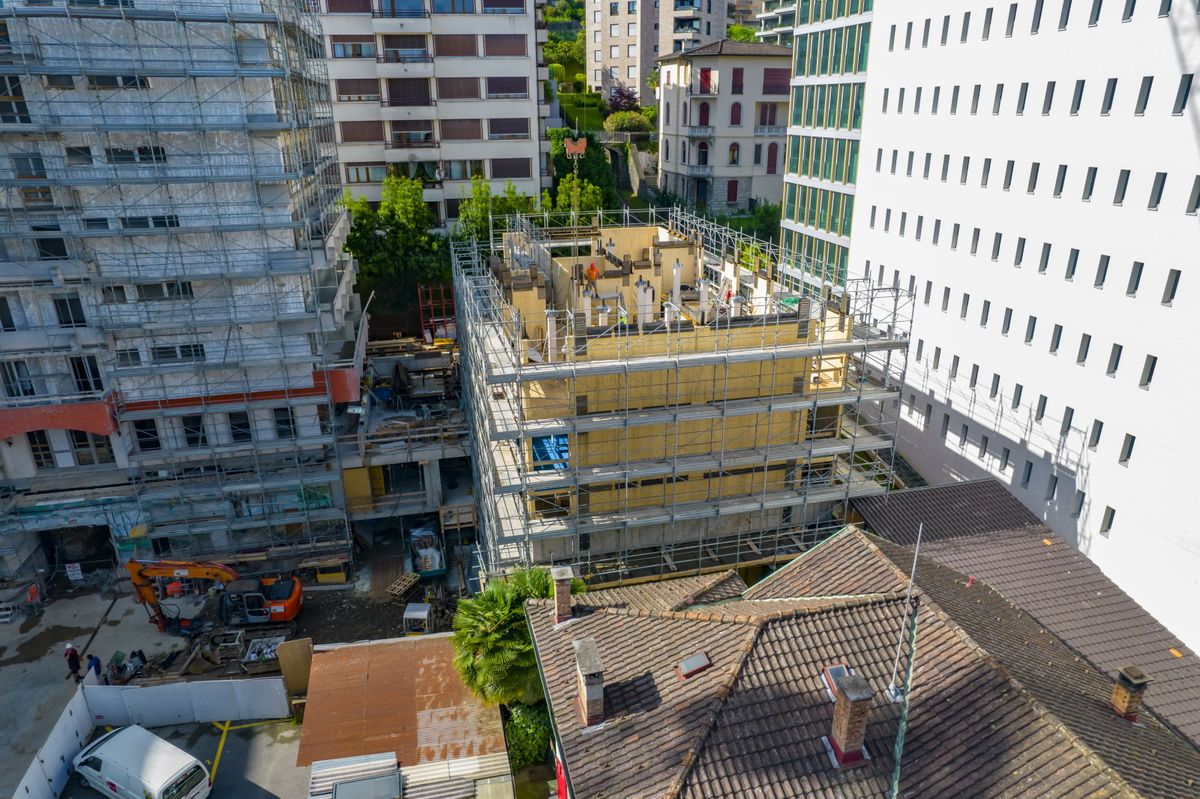

Scrollen Sie weiter: Die Drohne startet über dem Treppenhaus und entfernt sich, bis das Gebäude zwischen den Häusern sichtbar wird.
Vom Beton zum Holz
- 01
Der Betonsockel
Pfähle, Bodenplatte und die ersten beiden Ebenen in Stahlbeton.
- 02
Der Auflagerriegel
Im 2. Obergeschoss steht das Holztragwerk auf einem Riegel aus Stahlbeton.
- 03
BSP-Wände
5-schichtiges Brettsperrholz, 160 mm; in den obersten 4 Geschossen sind die Aussenwände 120 mm stark.
- 04

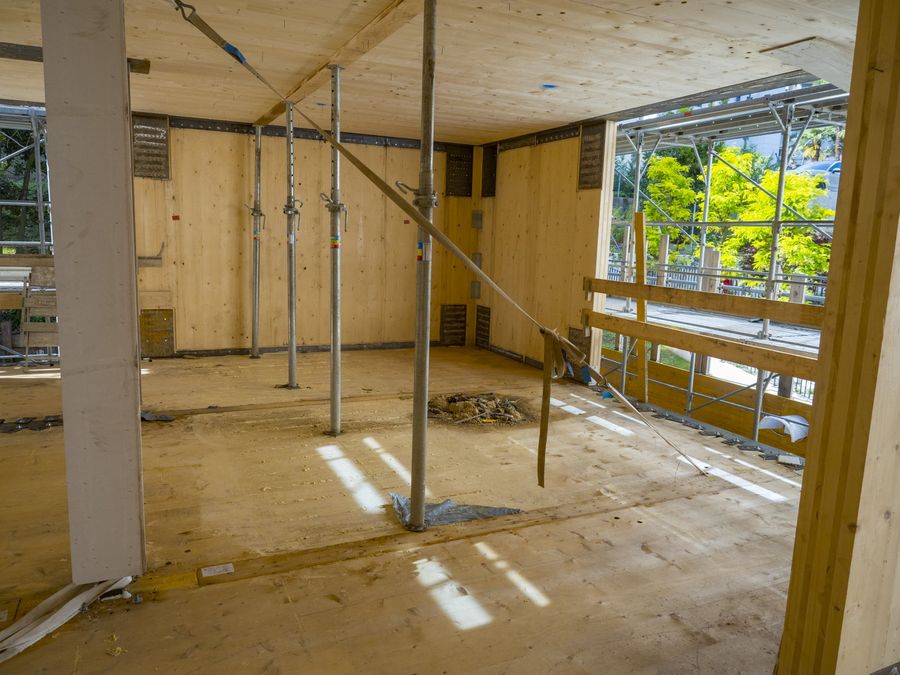

BSP-Decken
Platten mit 200 mm, auch auf Schwingungen nachgewiesen.
- 05

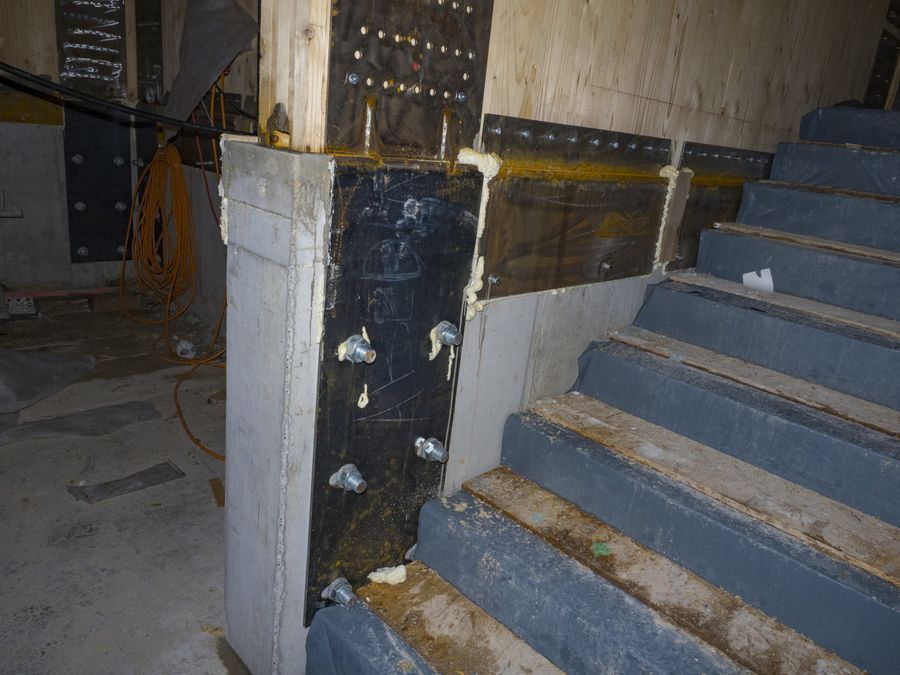

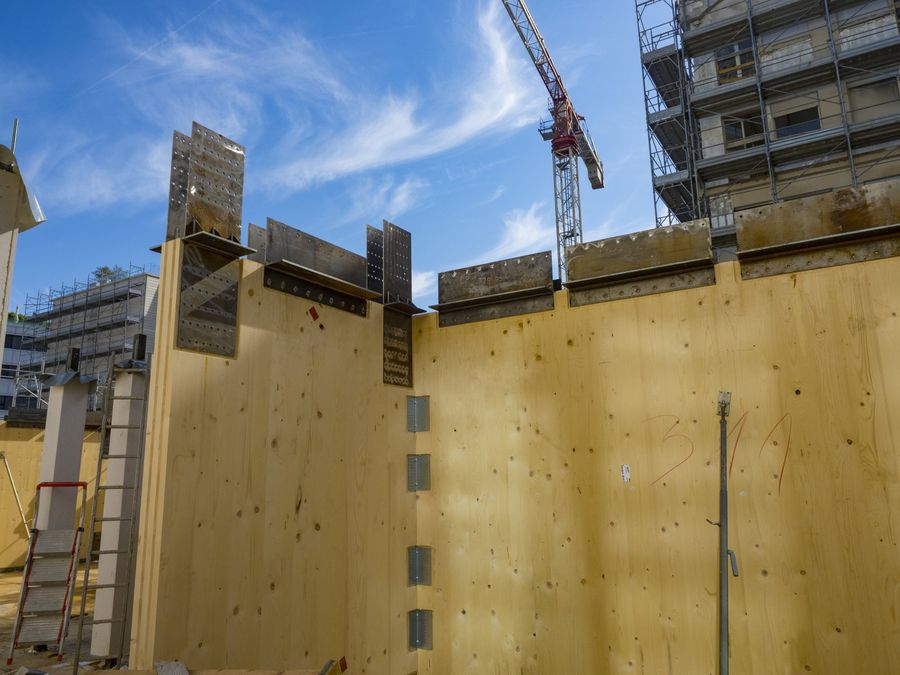

Das Treppenhaus in Holz
Treppenhaus- und Liftkern aus Holzplatten, die Treppenläufe auf Stahlträgern.
- 06
Die Stützen
Holzstützen 24 × 24 cm, je nach Geschoss in unterschiedlicher Festigkeitsklasse.

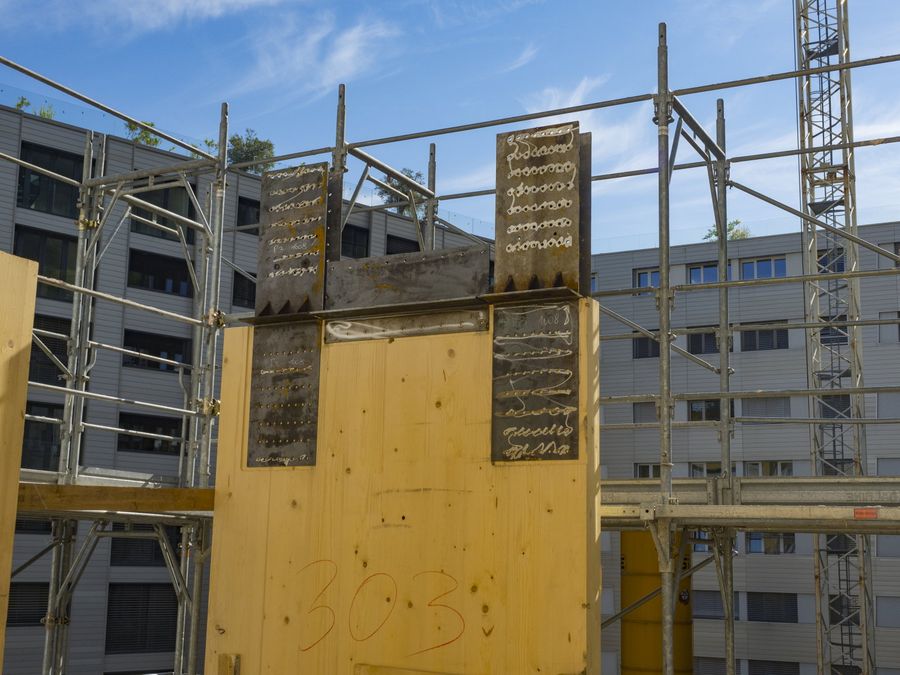

Massgefertigte Platten, Geschoss für Geschoss

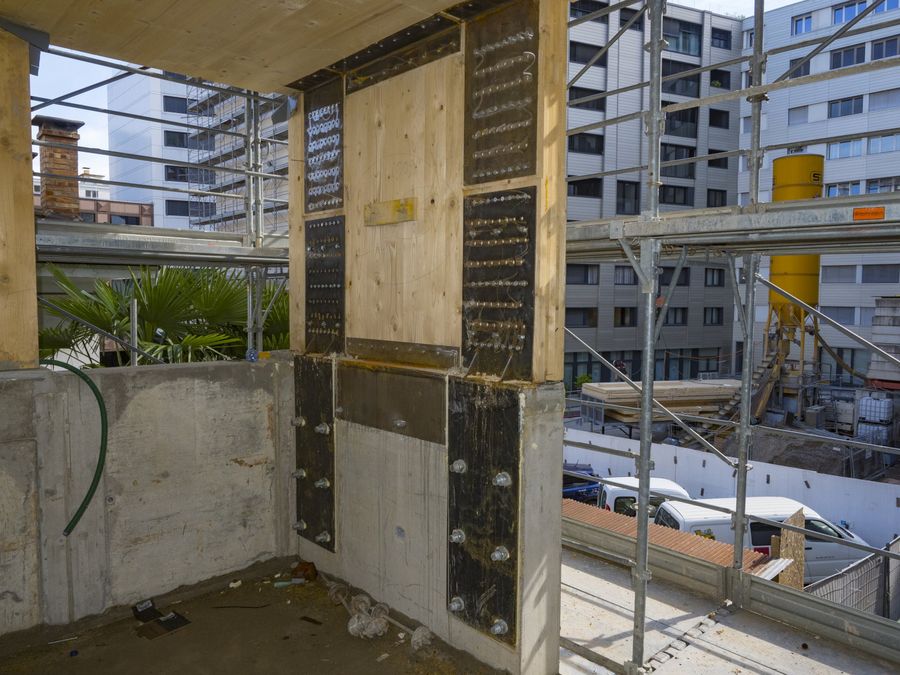

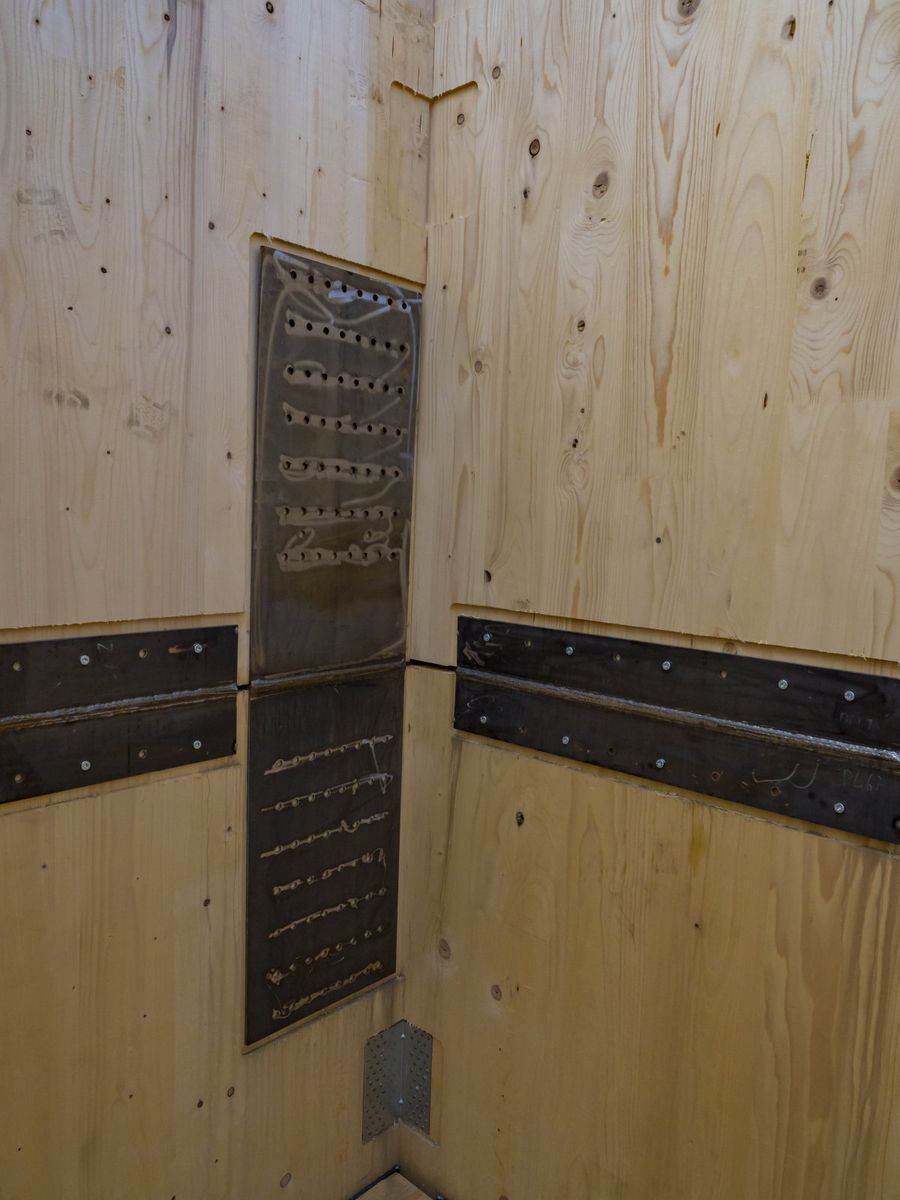

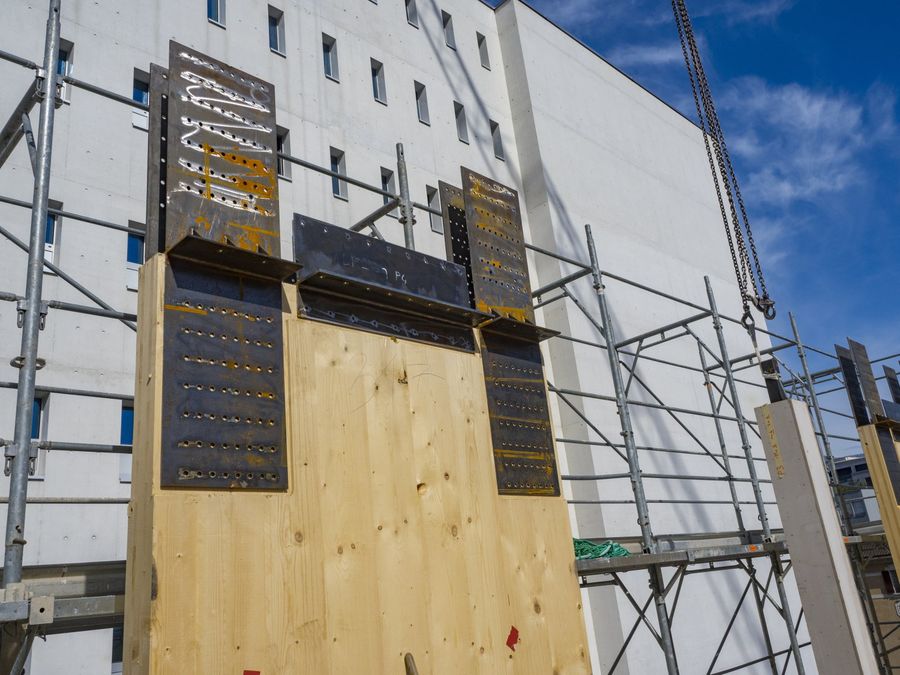

Die Holzwände sind untereinander und mit dem Sockel über Stahlplatten verbunden, jede einzeln geplant und gezeichnet und mit Gewindestangen im Beton verankert.

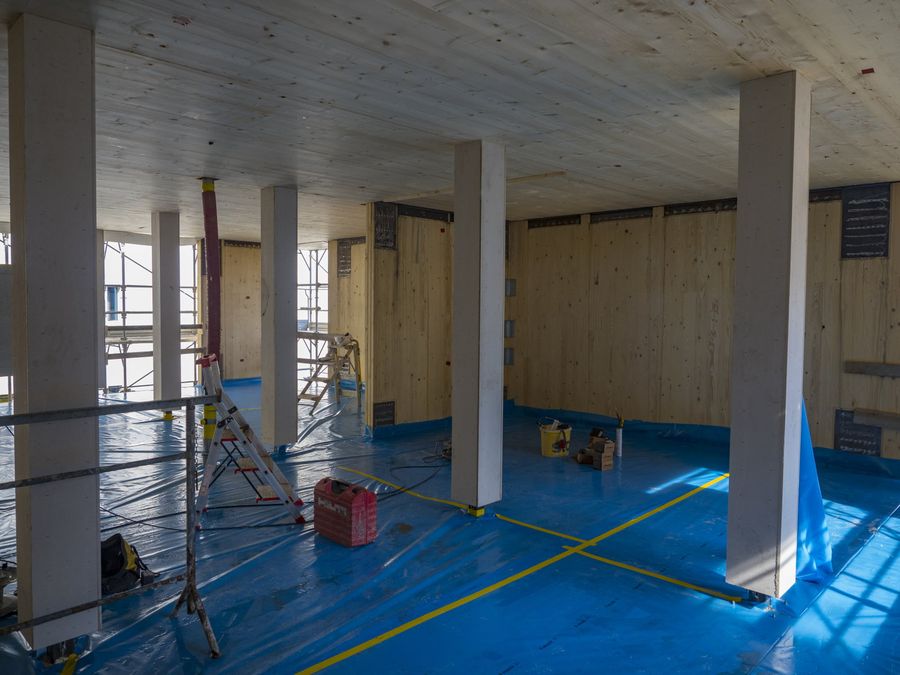

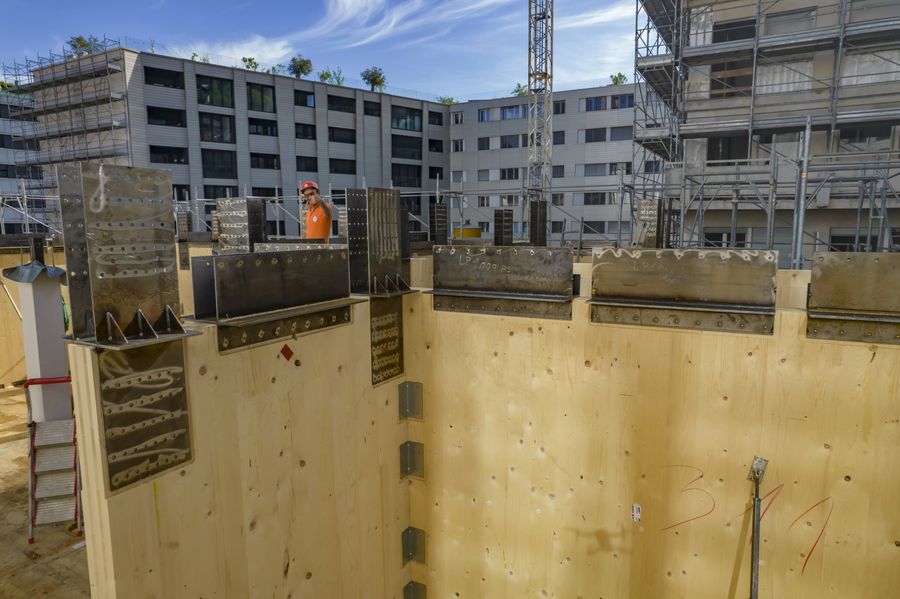

Im Holzkern
Geschütztes Holz, erklärter Feuerwiderstand
Jedes Element ist mit Brandschutz-Gipsplatten bekleidet und auf Feuerwiderstand nachgewiesen. Die Erklärung ist vom Tragwerksplaner unterzeichnet.
Was das Büro gemacht hat
Tragwerksplanung Holz
Berechnung von Wänden, Decken, Stützen und Treppenhaus in BSP.
Ausführungspläne
Pläne jedes Geschosses, vom Riegel bis zum Dach, abgestimmt mit dem Holzhersteller.
Platten und Verankerungen
Planung und Zeichnung der Stahlplatten und der Verankerungen im Beton.
Feuerwiderstand
Heissbemessung und Erklärung zum Feuerwiderstand.
Projektänderungen
Fassaden, tragende Wände und Ecken: Lösungen angepasst an die Architektur.
Bauüberwachung
Kontrollen auf der Baustelle während der Montage.
