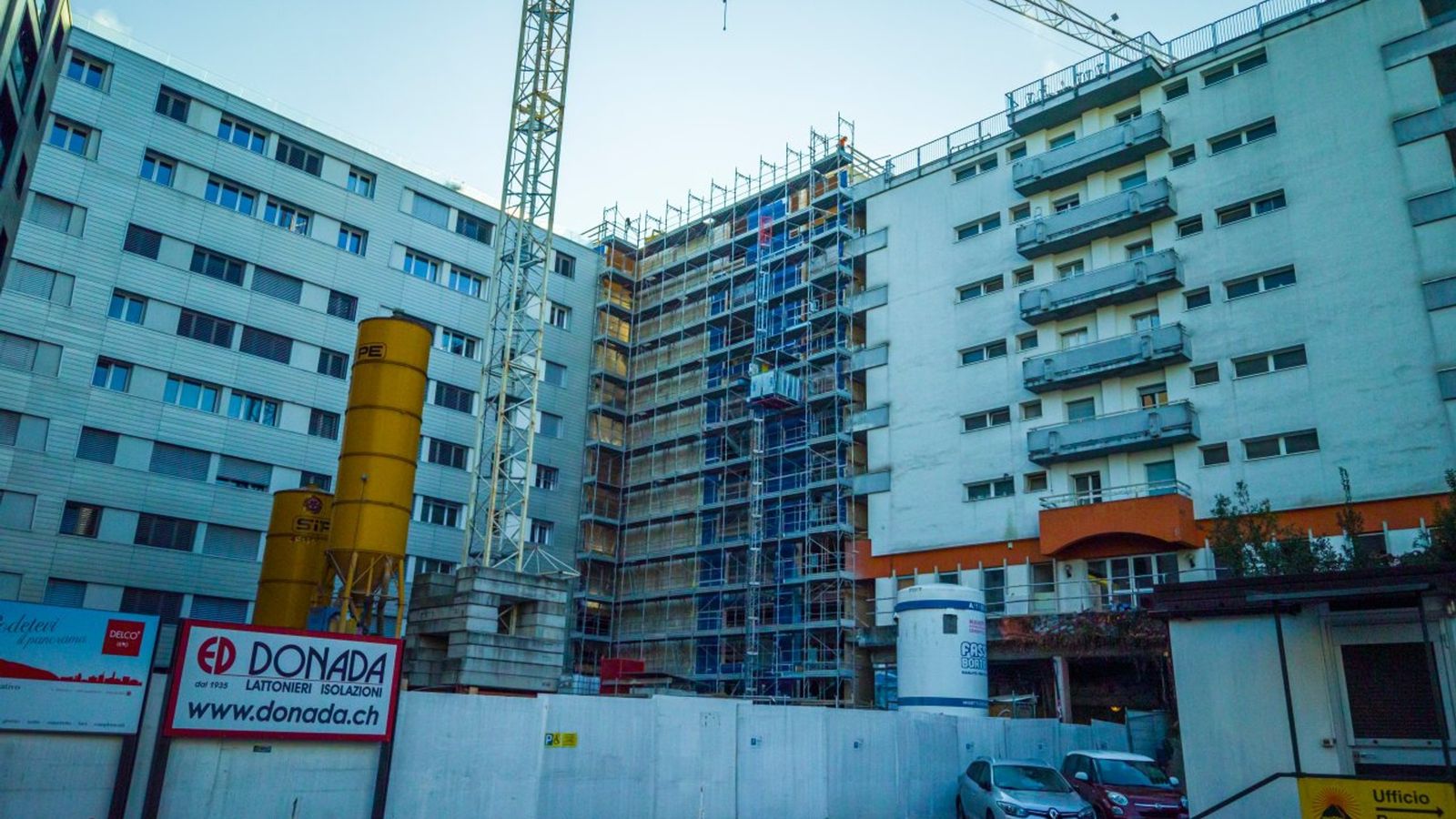

Nove piani in legno nel cuore di Lugano
La storia di una palazzina a Paradiso: dal progetto delle strutture al cantiere.

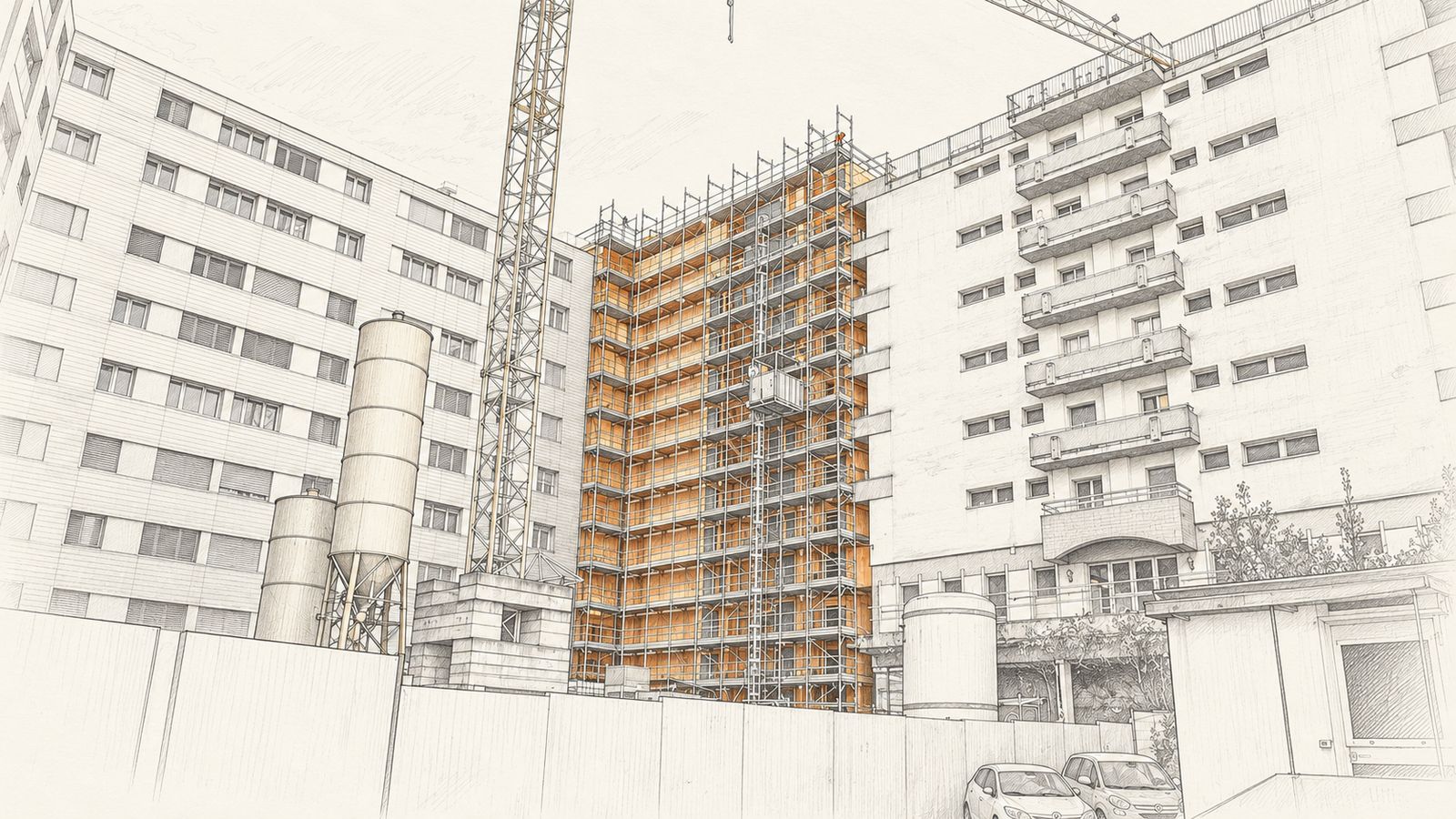

L'illustrazione è stata realizzata con l'intelligenza artificiale a partire dalla fotografia del cantiere.

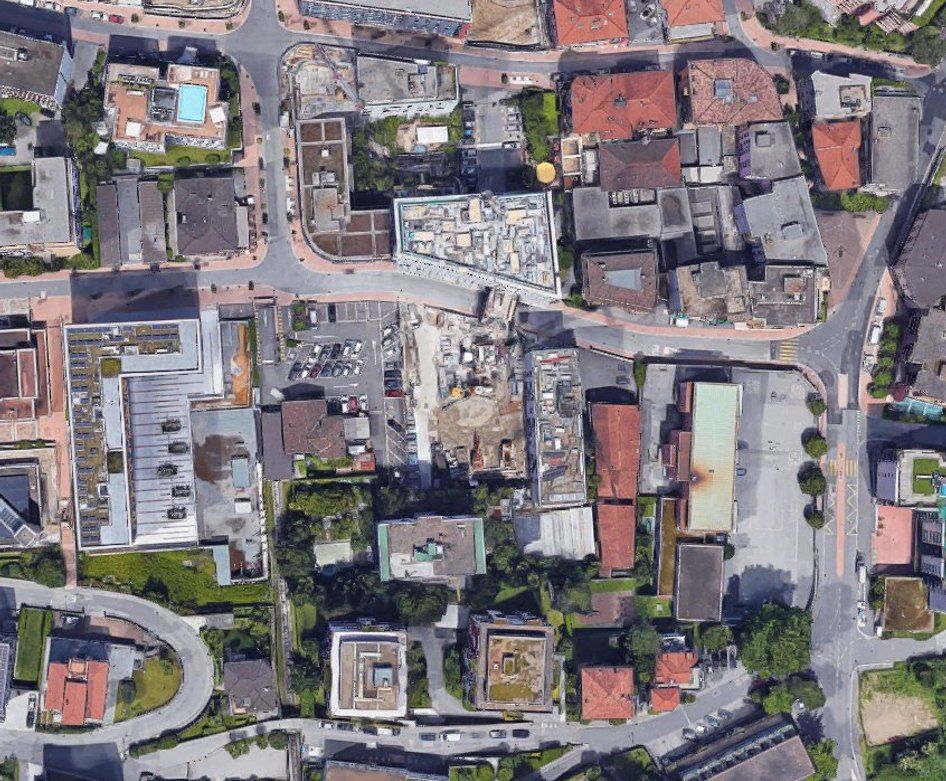

Un cantiere stretto, tra due palazzi
- 01
Forma a «L»
Un edificio compatto, con i lati lunghi paralleli ai confini del lotto.
- 02
In aderenza su due lati
Confina con un edificio di 9 piani a ovest e uno di 8 piani a est: spazi di manovra minimi per gru e camion.
- 03
Sotto: il cemento armato
Autorimessa e locali tecnici interrati, con una paratia di scavo alta circa 10 metri. I nove piani in legno poggiano sull'ultimo solaio in cemento.

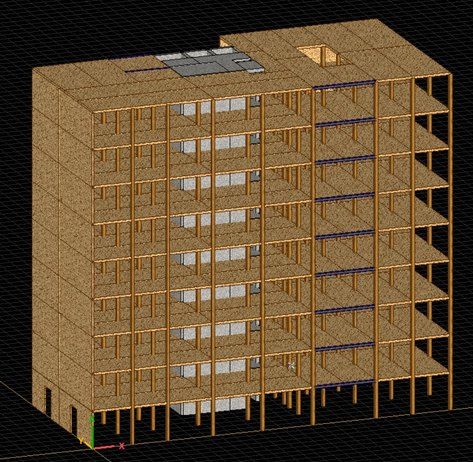

Come è fatto: lo scheletro
Come un tavolo gigante: le colonne sono le gambe, i pannelli il piano.
- 01

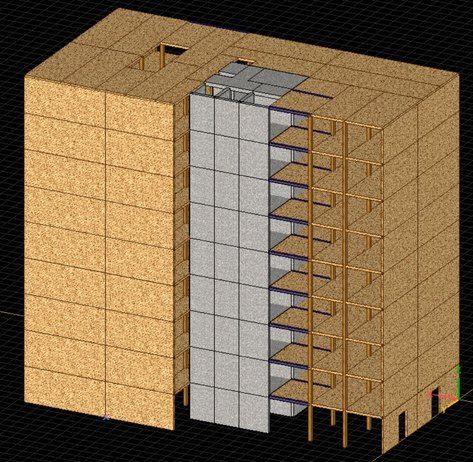

Il nucleo in cemento
Vano scale e ascensore: la «spina dorsale» che resiste a vento e terremoto.
- 02

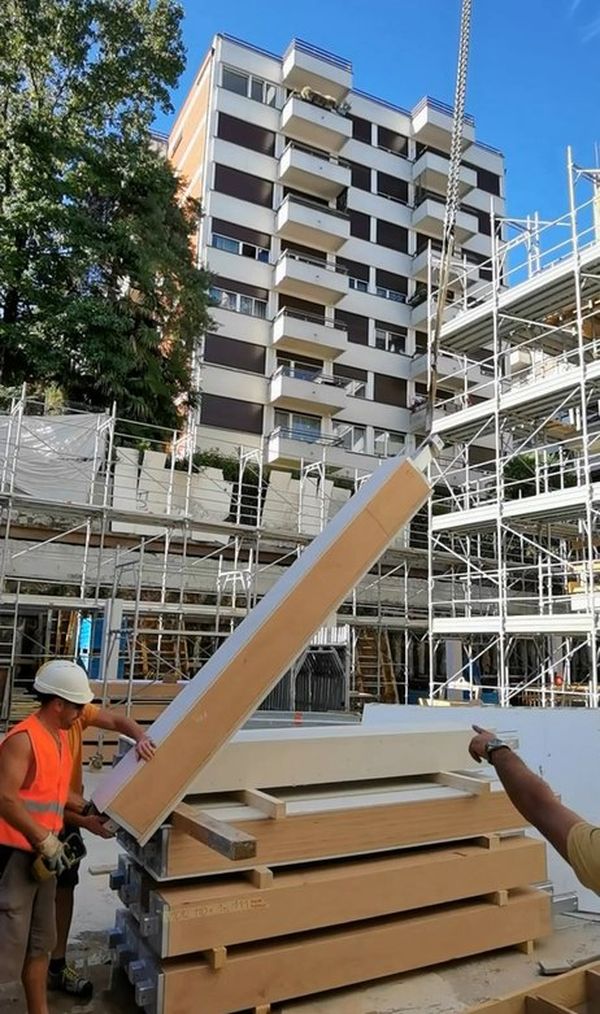

Le colonne in legno
Sezione 24 × 24 cm, con un legno più resistente ai piani bassi.
- 03
I solai in pannelli CLT
Legno massiccio a strati incrociati: 20 cm di spessore, 2,90 m di larghezza.
- 04
Le travi in acciaio
Dove servono campate maggiori.
Dal primo pannello all'ultimo piano: tre mesi
- Agosto 2020
Inizio del montaggio della struttura in legno.
- Dopo circa 60 giorni
Raggiunto l'8° piano.
- 5 novembre 2020
Struttura completata. Il vano scale in cemento è stato costruito nello stesso periodo.
Dove si gioca la qualità

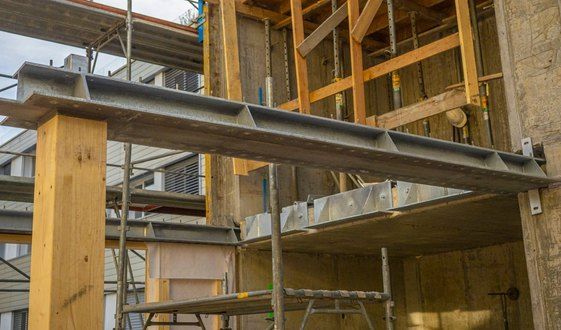

Le travi in acciaio
Dove servono campate maggiori, travi in acciaio collegate alle colonne in legno.

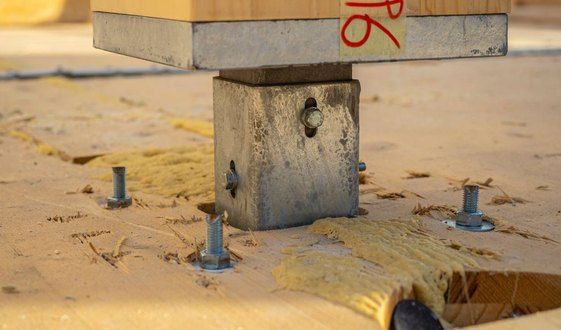

L'appoggio
Ogni colonna poggia su una piastra in acciaio, ancorata al solaio sottostante.

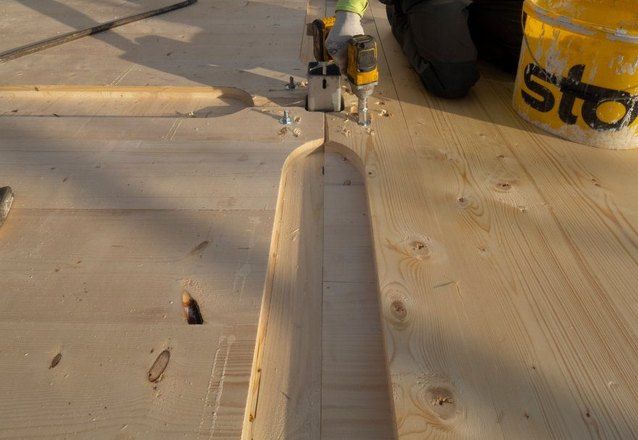

I giunti incollati
Tra un pannello e l'altro le forze passano senza scivolamenti: coprigiunto in legno incollato, verificato con prove su provini.

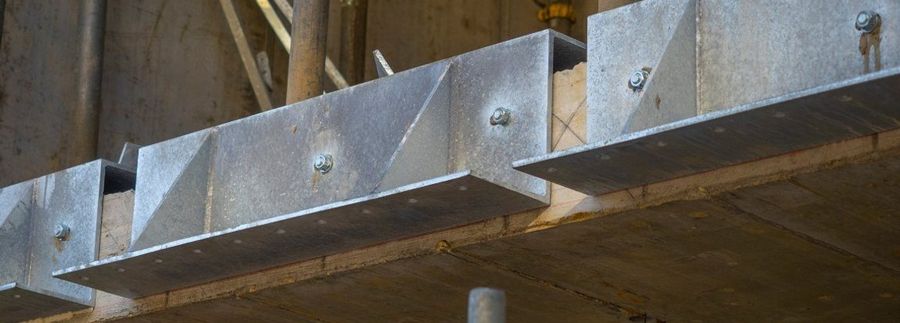

L'acciaio
Angolari, tiranti e piastre portano le forze di ogni solaio al nucleo in cemento.

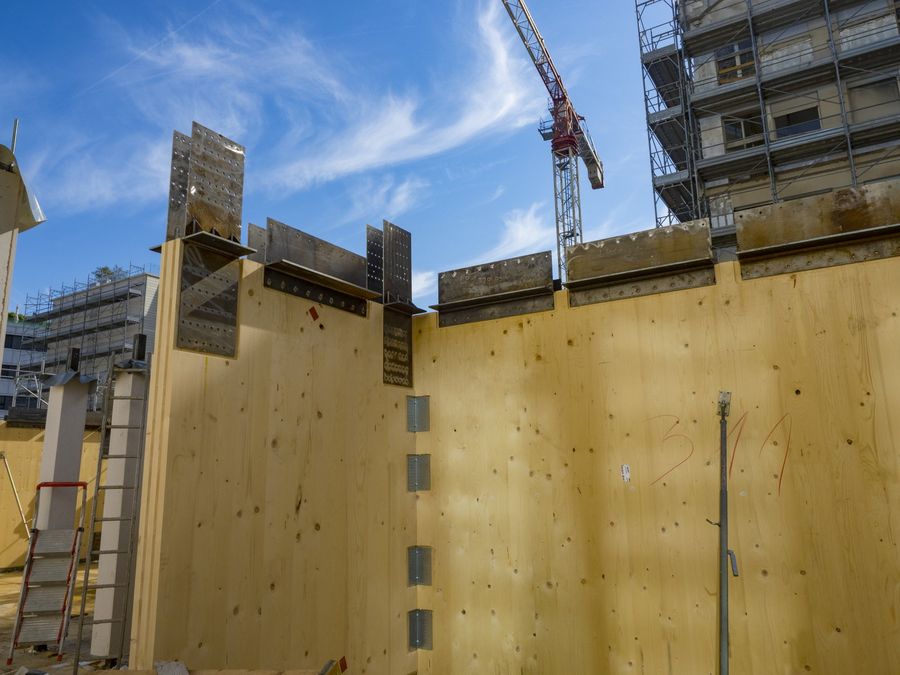

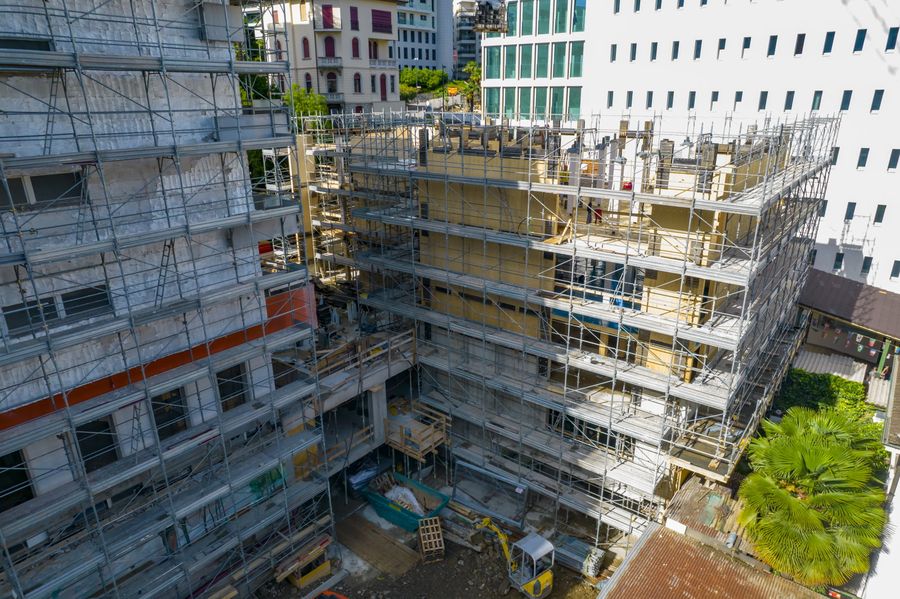

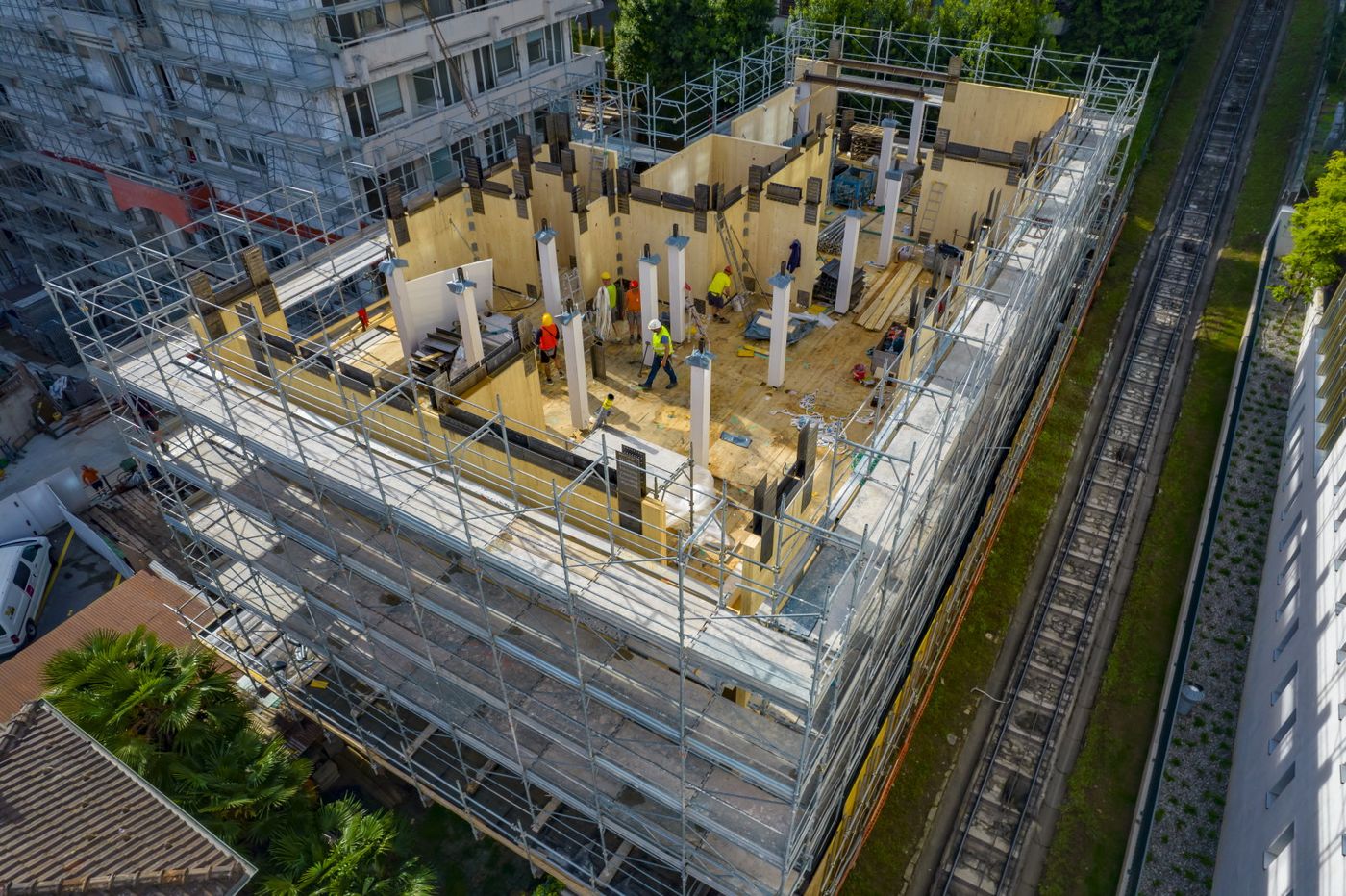

L'edificio accanto: anche il vano scale in legno

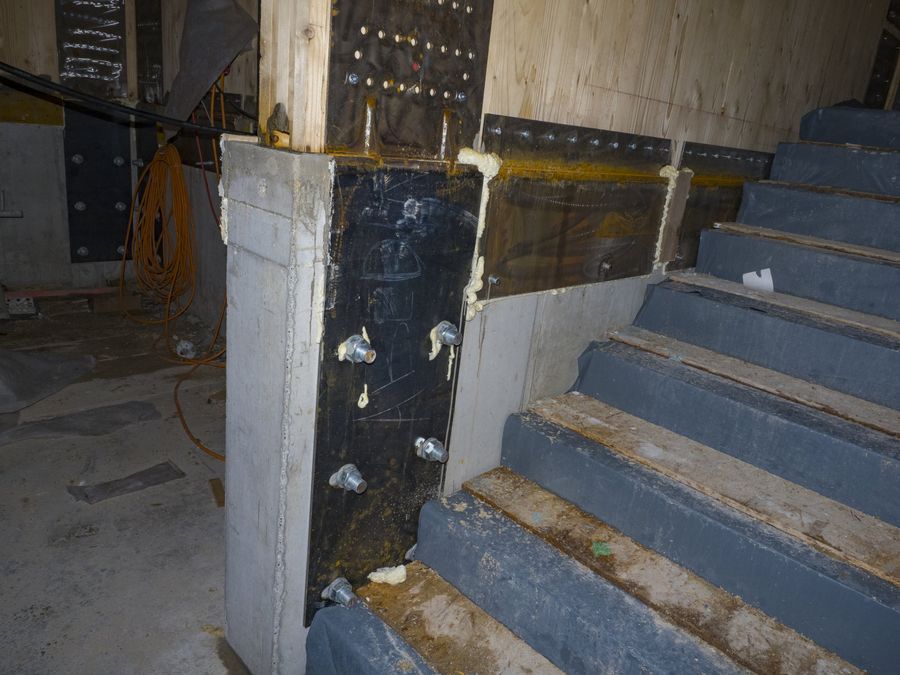

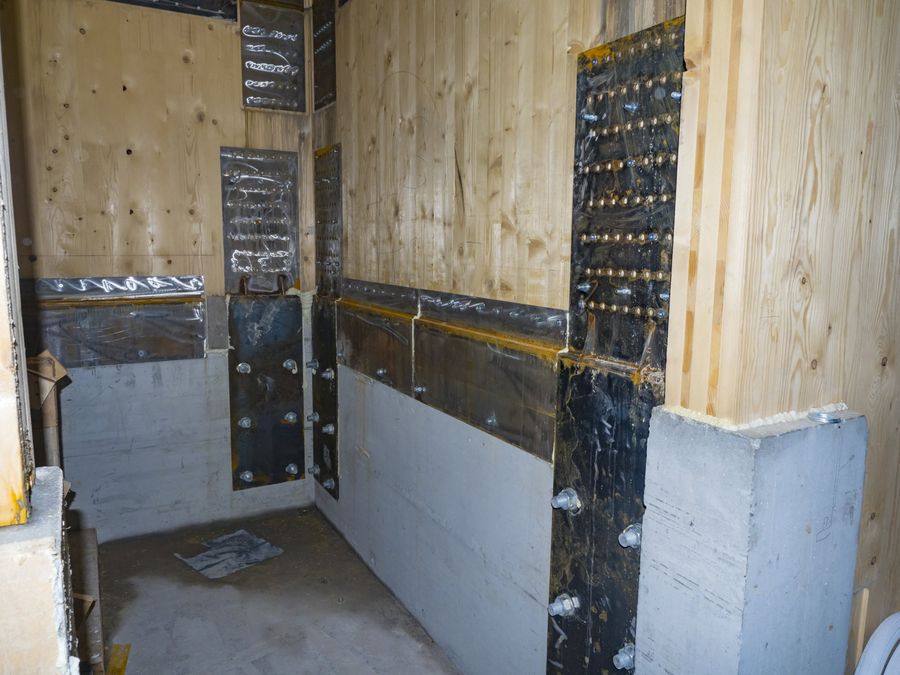

L'edificio attiguo, di 8 piani, è stato realizzato con lo stesso team e la stessa tecnica. Questa volta anche il vano scale è in legno: pareti in pannelli CLT collegate con piastre in acciaio.
E se prende fuoco?
Brucia lentamente
Lo strato esterno si carbonizza e protegge quello interno, che continua a reggere: circa 0,7 mm al minuto.
Lo proteggiamo
Colonne, solai e travi in acciaio sono rivestiti con pannelli in cartongesso antincendio.
Lo calcoliamo «a caldo»
In progetto verifichiamo la struttura come se fosse già esposta all'incendio, non solo in condizioni normali.
Cosa ha fatto lo studio
Progetto delle strutture
Calcolo e disegni esecutivi di colonne, solai e collegamenti.
Direzione lavori strutture
Sopralluoghi e verbali: si costruisce come è stato progettato.
Prove e verifiche
Prove di resistenza sui giunti incollati, controlli su ancoraggi e viti.
Antincendio
Calcolo «a caldo» e dichiarazione di resistenza al fuoco.
Varianti in corso d'opera
Balconi, parapetti, montacarichi: soluzioni rapide quando il cantiere cambia.
Coordinamento
Dialogo continuo con architetto, impresa e produttore del legno.
